Voor bestaande installaties

Van foto naar bewerkbaar eendraadschema

Elk tekenprogramma tekent een nieuw eendraadschema. De vraag is wat er gebeurt wanneer het schema al bestaat — op papier in de map bij het bord, of als pdf zonder brondossier. In 1draad uploadt u een scan of een foto, en een paar minuten later tekent u verder in een bewerkbaar schema.

Probeer het op uw eigen schema Bekijk het resultaat
Wat de import voor u doet

Overtekenen wordt uploaden

5 à 10 min en een e-mail zodra uw schema klaar is
Pdf of foto scan, export of foto van het papieren schema
Meerdere pagina's ook de verbindingen tussen de pagina's
Voor en na

Hetzelfde bord, twee keer

Links het schema zoals u het bij de klant aantreft: een plan uit de map bij het bord, gefotografeerd met de smartphone. Rechts hetzelfde schema in 1draad, een paar minuten later — niet als afbeelding, maar als echte componenten. Elke kring, elke automaat en elk symbool staat er als een onderdeel dat u kunt selecteren, verplaatsen, aanvullen en afdrukken.

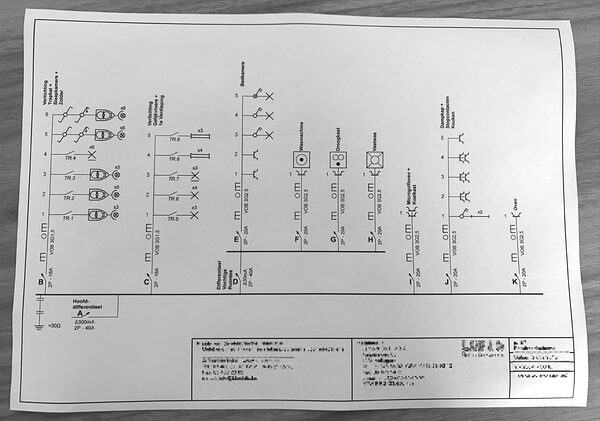

Voor Foto van een papieren eendraadschema op een tafel, met het hoofddifferentieel, de kringen en het naamkader onderaan.
Voor: een foto van het papieren schema

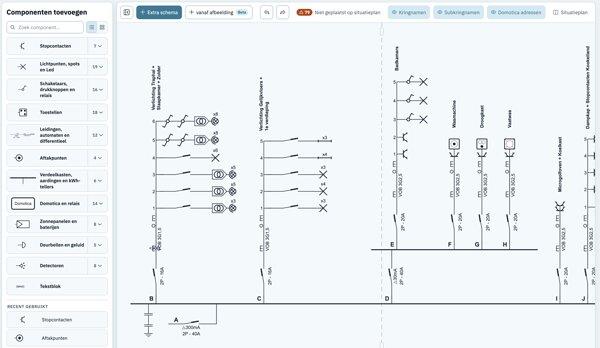

Na Hetzelfde eendraadschema geopend in de 1draad-editor, met de symbolenbibliotheek links en alle kringen als bewerkbare componenten.
Na: het bewerkbare schema in 1draad
Het verschil

Het lege blad is het probleem

Bij een nieuwe installatie begint iedereen met een leeg blad, en daar is niets mis mee. Bij een bestaande installatie begint u met een leeg blad én met een schema dat al bestaat. Dat schema ligt op papier in de map bij het bord, of staat in een pdf die u wel kunt openen maar niet kunt aanpassen. Het enige wat u ermee kunt doen, is ernaar kijken terwijl u het overtikt.

Dat overtikken is het werk waar zelden een factuur tegenover staat. En het is precies de reden waarom een aanpassing van een half uur een halve dag wordt.

Renovatie en uitbreiding

De installatie bestaat, het schema ook — op papier, in de map bij het bord. U komt er drie kringen bij zetten, maar u begint met het hele bestaande bord over te tekenen.

Herkeuring en inbreuken

Een keuringsverslag vraagt een aangepast schema. Het oude schema opnieuw opbouwen om er één differentieel bij te tekenen, is werk dat niet in uw offerte stond.

Een dossier overnemen

U neemt een installatie over van een collega of een vorige eigenaar. Wat u krijgt, is een plan op papier of een pdf zonder brondossier — niets dat u kunt openen en aanpassen.

Een archief digitaliseren

Technische diensten, scholen en syndici hebben kasten vol borden op papier. Eén schema per keer inscannen maakt het dossier stuk voor stuk bewerkbaar, zonder tekenopdracht.

Zo werkt het

Vier stappen, en u tekent verder

1

U uploadt de scan of de foto

Een pdf, PNG, JPEG of WebP tot 25 MB. Dat mag een export uit een ander tekenpakket zijn, een scan van het papieren dossier, of gewoon een foto die u met uw gsm neemt aan het bord. Staat het schema over meerdere pagina's, zet ze dan samen in één pdf.

2

1draad leest het schema uit

De pagina's worden genormaliseerd en de lijnen gedetecteerd. Daarna herkent 1draad de kringen en de symbolen, controleert het de verbindingen tussen de pagina's, en bouwt het daaruit een bewerkbaar schema op. U volgt die stappen live mee op het scherm, maar u hoeft niet te blijven wachten.

3

U krijgt een e-mail zodra het klaar is

De verwerking duurt naar verwachting 5 à 10 minuten. Sluit gerust het tabblad: zodra uw project klaar staat, krijgt u een bericht met de link erin. Ondertussen werkt u verder aan iets anders.

4

1draad toont u waar het twijfelde

In de editor verschijnt de knop Import controleren. Daar staan de symbolen en verbindingen waar de herkenning onzeker over was, elk met een verwijzing naar de bronpagina. U bevestigt ze of u past ze aan, en daarna is het een gewoon 1draad-project: aanvullen, hernoemen, situatieplan erbij, afdrukken.

Twee ingangen

Een nieuw project, of een bord erbij

In de projectenlijst

Nieuw project vanaf scan

In uw projectenlijst staat naast + Nieuw project de knop Nieuw project vanaf scan. U kiest een pdf of een foto en start de import. 1draad maakt er een nieuw, bewerkbaar project van.

Wanneer: voor een installatie die nog niet in 1draad staat.

In de schema-editor

Een extra schema in een bestaand project

Open een project, ga naar de schema-editor en klik in de tabbalk op + vanaf afbeelding, naast Extra schema. Het ingescande schema komt er als bijkomend schema bij.

Wanneer: voor een tweede bord of een bijgebouw in een dossier dat u al hebt.

Eerlijk

Wat de import wel en niet doet

De import is een best-effortconversie: 1draad leest uw schema zo nauwkeurig mogelijk, maar niet elk symbool en elke verbinding komt er met dezelfde zekerheid uit. Daarom houdt 1draad zelf bij waar het twijfelt en legt het u die punten achteraf voor. Wij vertellen u liever vooraf waar de grens ligt dan dat u ze zelf ontdekt op een schema dat de deur uit moet.

Wat u mag verwachten

  • Een bewerkbaar schema met echte componenten, geen ingeplakte afbeelding.
  • Kringen, automaten, differentiëlen en symbolen als onderdelen die u kunt selecteren en aanpassen.
  • Schema's over meerdere pagina's, met de verbindingen tussen die pagina's.
  • 1draad dat zelf aangeeft waar het twijfelde, met verwijzing naar de bronpagina.
  • Een gewoon 1draad-project achteraf: verder tekenen, situatieplan toevoegen, afdrukken.

Wat u zelf moet doen

  • Het resultaat nakijken. De import neemt het tekenwerk over, niet de beoordeling.
  • Rekening houden met de kwaliteit van het origineel: een vage foto of een slordig handschrift geeft een zwakker resultaat.
  • Het schema toetsen aan de installatie zoals ze werkelijk is uitgevoerd.
  • Het situatieplan apart opbouwen — dit gaat over het eendraadschema, een grondplan importeert u langs de andere weg.
Uw verantwoordelijkheid blijft uw verantwoordelijkheid. De keuze van de beveiligingen, de doorsneden en de juistheid van het schema tegenover de werkelijke installatie blijven bij de installateur en volgen uit het AREI.
Praktisch

Zo haalt u het meeste uit een scan

Liefst een scan of een pdf

Hebt u de keuze tussen een scan en een foto, neem dan de scan. Een pdf-export uit een ander pakket werkt nog beter.

Het hele blad in beeld

Ook de kaders links en rechts en het naamkader onderaan. Wat buiten beeld valt, kan niet mee omgezet worden.

Recht van boven

Fotografeer loodrecht op het blad en let op schaduw van uzelf of van de lamp boven het bord.

Alle pagina's samen

Eén pdf met alle pagina's erin laat 1draad de verbindingen tussen de pagina's leggen.

Lees het zelf even na

Kunt u de kringnummers en de kenmerken op uw foto zelf niet lezen, dan kan 1draad het ook niet. Maak er dan een nieuwe.

Begin met een schema dat u kent

Test de import eerst op een installatie waarvan u het schema van buiten kent. Dan ziet u meteen wat er goed en wat er mis gaat.

Zelf proberen

Probeer het op een schema dat u al hebt

De beste test is geen voorbeeldbestand. Neem een schema uit uw eigen map, van een installatie die u zelf hebt uitgevoerd. U weet dan meteen wat de import goed doet en waar ze twijfelt.

Daarna is het een gewoon 1draad-project. U past aan wat er moet veranderen, tekent de nieuwe kringen erbij en drukt af. Het papieren schema in de map hoeft u nooit meer over te tekenen.

  1. 1. Upload uw foto, scan of pdf Kies een bestaand eendraadschema. Geef uw e-mailadres op voor het resultaat en kies een wachtwoord om uw schema privé te bewaren.
  2. 2. Wij maken uw schema bewerkbaar Beantwoord een paar extra vragen terwijl de conversie loopt. U krijgt een e-mail zodra het resultaat klaar is, zodat u daarna verder kunt tekenen.
Probeer het op uw eigen schema Eerst gewoon tekenen

Tekenen en importeren kost niets. U betaalt pas wanneer u een project zonder beperking wilt afdrukken.

Veelgestelde vragen

Vragen over het inscannen van een eendraadschema

Welke bestanden kan ik uploaden?

Een pdf, PNG, JPEG of WebP van maximaal 25 MB. Een pdf-export uit een ander tekenpakket, een scan van het papieren dossier of een foto met de smartphone werken alle drie.

Hoe lang duurt het omzetten van een eendraadschema?

Meestal 5 à 10 minuten. U hoeft niet te wachten in het scherm: u krijgt een e-mail zodra het schema klaar is, met de link naar het project.

Werkt het met een schema van meerdere pagina's?

Ja. Zet alle pagina's in één pdf. 1draad verwerkt de pagina's samen en controleert daarna de verbindingen tussen de pagina's, zodat een kring die op de ene pagina vertrekt en op de andere verdergaat, één geheel blijft.

Wordt elk symbool correct herkend?

Niet altijd, en dat zeggen we liever op voorhand. De import is een best-effortconversie. 1draad houdt bij waar de herkenning twijfelt en legt u die symbolen en verbindingen achteraf voor in een korte checklist. Controleer het resultaat dus altijd voor u erop vertrouwt.

Kan ik het geïmporteerde schema gewoon verder bewerken?

Ja. Het resultaat is een gewoon 1draad-project met echte componenten. U verplaatst symbolen, voegt kringen toe, past kenmerken aan, benoemt uw kringen en drukt af zoals bij elk ander project.

En een handgetekend of oud schema?

Dat mag u zeker proberen — het is net het soort schema waarvoor de import bedoeld is. Hoe leesbaarder het origineel, hoe sterker het resultaat. Kunt u de kringnummers op uw foto zelf niet lezen, dan lukt het ook niet automatisch.

Moet ik iets installeren?

Neen. 1draad werkt rechtstreeks in de browser, op Windows, Mac en tablet. Uw projecten worden online bewaard, zodat u ze op elk toestel kunt openen — ook op de werf.

Wat kost het om een schema te importeren?

Importeren en tekenen kost niets. U betaalt pas wanneer u een project zonder beperking wilt afdrukken, per project of met een abonnement. De prijzen vindt u op de startpagina.

Ik heb het originele bestand nog. Is inscannen dan de beste weg?

Neen. Hebt u het bronbestand nog, gebruik dan liever een rechtstreekse import: die neemt het schema over uit het bestand zelf en hoeft niets te herkennen. Voor een .trik-export uit Trikker heeft 1draad daar een aparte import voor. Inscannen is bedoeld voor schema's waarvan enkel nog papier of een pdf bestaat.
