Symbolenlijst

Eendraadschema symbolen

Alle symbolen die u in 1draad op een eendraadschema kunt zetten, met hun naam, de namen waaronder ze ook gekend zijn en hun varianten. Zoek op wat u in de praktijk zegt: wandcontactdoos, zekeringkast, teleruptor of aardlekschakelaar vinden allemaal het juiste symbool.

69 symbolen 144 varianten 10 categorieën

Stopcontacten en data 2

Stopcontact

Ook gekend als wandcontactdoos, contactdoos, WCD, contact, prise, socket

Het standaardsymbool voor een stopcontact met aarding en kinderbeveiliging. Het aantal, de aarding, kinderbeveiliging en waterbestendigheid stelt u per stopcontact in.

Toon 10 variantenVerberg varianten
  • Symbool Stopcontact met aarding in een eendraadschema Stopcontact met aarding
  • Symbool Dubbel stopcontact in een eendraadschema Dubbel stopcontact 2 stopcontacten, duo stopcontact
  • Symbool Drievoudig stopcontact in een eendraadschema Drievoudig stopcontact 3 stopcontacten
  • Symbool Stopcontact zonder aarding in een eendraadschema Stopcontact zonder aarding zonder randaarde, zonder beschermingsgeleider
  • Symbool Stopcontact zonder kinderbeveiliging in een eendraadschema Stopcontact zonder kinderbeveiliging zonder kinderbescherming
  • Symbool Waterdicht stopcontact in een eendraadschema Waterdicht stopcontact spatwaterdicht, IP44, IP55, buitenstopcontact, waterbestendig, badkamer
  • Symbool Driefasig stopcontact in een eendraadschema Driefasig stopcontact krachtstroom, perilex, 400V, 3-fasig, driefasen
  • Symbool Stopcontact met ingebouwde transformator in een eendraadschema Stopcontact met ingebouwde transformator scheerstopcontact, scheidingstransformator

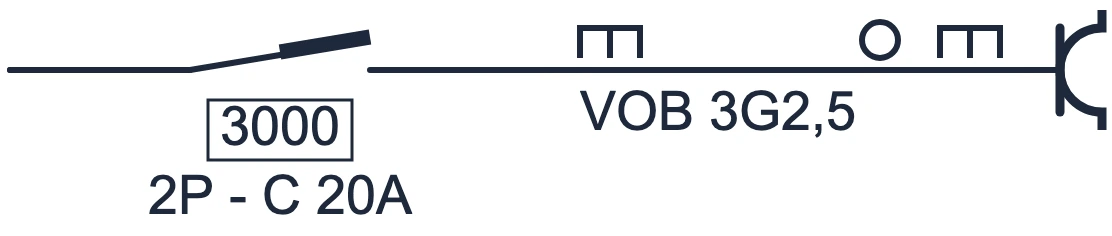

  • Symbool Stopcontact met automaat en VOB-leiding in een eendraadschema Stopcontact met automaat en VOB-leiding stopcontactkring

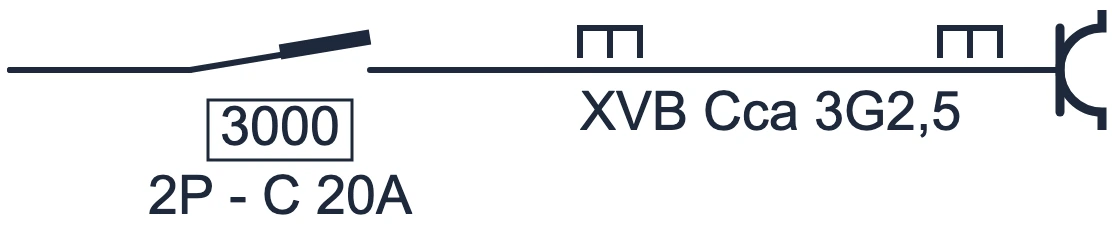

  • Symbool Stopcontact met automaat en XVB-kabel in een eendraadschema Stopcontact met automaat en XVB-kabel

Datacontactdoos

Ook gekend als RJ45, UTP, netwerkaansluiting, netwerkstopcontact, ethernet, internet, data

Een aansluitpunt voor een netwerkkabel (RJ45). Handig om data-aansluitingen mee op het situatieplan te zetten.

Verlichting 5

Lichtpunt

Ook gekend als lamp, armatuur, plafondlamp, plafonnière, verlichting, luster, lichtbron, point lumineux

Het kruis in een cirkel: het basissymbool voor elk vast verlichtingspunt. Een wandlamp of een waterdicht armatuur is een instelling van hetzelfde symbool.

Toon 3 variantenVerberg varianten
  • Symbool Lichtpunt in een eendraadschema Lichtpunt
  • Symbool Wandlamp in een eendraadschema Wandlamp wandverlichting, wandarmatuur, lichtpunt op muur, applique
  • Symbool Waterdicht lichtpunt in een eendraadschema Waterdicht lichtpunt buitenlamp, badkamerlamp, waterbestendig, IP44

Noodverlichting

Ook gekend als noodlamp, noodverlichtingsarmatuur, veiligheidsverlichting, nooduitgang, evacuatieverlichting, éclairage de secours

Een lichtpunt dat blijft branden bij stroomuitval. U kiest tussen centrale noodverlichting (gevoed vanuit een centrale batterij) en decentrale noodverlichting (met eigen batterij in het armatuur).

Toon 2 variantenVerberg varianten
  • Symbool Decentrale noodverlichting in een eendraadschema Decentrale noodverlichting autonome noodverlichting, eigen batterij
  • Symbool Centrale noodverlichting in een eendraadschema Centrale noodverlichting centrale batterij

Spot

Ook gekend als spotje, inbouwspot, downlight, halogeenspot, spotlight, opbouwspot

Het symbool voor een spot of inbouwspot. Werkt de spot op laagspanning, dan tekent u de transformator ervoor.

Toon 2 variantenVerberg varianten
  • Symbool Spot in een eendraadschema Spot
  • Symbool Spot met transformator in een eendraadschema Spot met transformator 12V spot, laagspanningsspot, halogeen

TL-verlichting

Ook gekend als TL-lamp, TL-buis, fluorescentielamp, TL-armatuur, buislamp, neonlamp, tube fluorescent

Het symbool voor een armatuur met een fluorescentiebuis (TL). Ook bruikbaar voor een lineair LED-armatuur dat een TL-armatuur vervangt.

LED

Ook gekend als ledlamp, led-verlichting, led-armatuur, led spot

Het symbool voor LED-verlichting, als armatuur of als ledstrip. LED-verlichting met een aparte driver of transformator tekent u met die voeding ervoor.

Toon 4 variantenVerberg varianten
  • Symbool LED in een eendraadschema LED
  • Symbool Ledstrip in een eendraadschema Ledstrip led strip, ledlint, ledband, ruban led
  • Symbool LED met transformator in een eendraadschema LED met transformator
  • Symbool LED met omvormer (driver) in een eendraadschema LED met omvormer (driver) led driver, led voeding, ledvoeding

Schakelaars, drukknoppen en relais 11

Schakelaar (enkelpolig)

Ook gekend als lichtschakelaar, enkelpolige schakelaar, aan-uitschakelaar, enkelvoudige schakelaar, interrupteur

De gewone lichtschakelaar. Het aantal polen, een verklikkerlamp, een trekkoord of een vertraagde opening zijn instellingen van hetzelfde symbool.

Toon 11 variantenVerberg varianten
  • Symbool Enkelpolige schakelaar in een eendraadschema Enkelpolige schakelaar
  • Symbool Tweepolige schakelaar in een eendraadschema Tweepolige schakelaar 2-polige schakelaar, dubbelpolig
  • Symbool Driepolige schakelaar in een eendraadschema Driepolige schakelaar 3-polige schakelaar
  • Symbool Schakelaar met verklikkerlamp in een eendraadschema Schakelaar met verklikkerlamp controlelampje, verlichte schakelaar
  • Symbool Schakelaar met signalisatielamp in een eendraadschema Schakelaar met signalisatielamp signaallamp
  • Symbool Waterdichte schakelaar in een eendraadschema Waterdichte schakelaar buitenschakelaar, spatwaterdicht, IP44
  • Symbool Trekschakelaar in een eendraadschema Trekschakelaar koordschakelaar, trekkoord
  • Symbool Schakelaar met vertraagde opening in een eendraadschema Schakelaar met vertraagde opening tijdvertraging, naloop
  • Symbool Schakelaar + lichtpunt in een eendraadschema Schakelaar + lichtpunt lichtkring, enkelpolige schakeling
  • Symbool Tweepolige schakelaar + lichtpunt in een eendraadschema Tweepolige schakelaar + lichtpunt
  • Symbool Schakelaar + spot in een eendraadschema Schakelaar + spot

Wisselschakelaar

Ook gekend als wissel, hotelschakelaar, tweewegschakelaar, wisselschakeling, trappenhuisschakeling, va-et-vient

Met twee wisselschakelaars bedient u één lichtpunt vanop twee plaatsen, bijvoorbeeld onder- en bovenaan een trap.

Toon 3 variantenVerberg varianten
  • Symbool Wisselschakelaar in een eendraadschema Wisselschakelaar
  • Symbool Wisselschakeling met lichtpunt in een eendraadschema Wisselschakeling met lichtpunt 2x schakelaar + licht, twee schakelaars
  • Symbool Wisselschakeling met spot in een eendraadschema Wisselschakeling met spot

Kruisschakelaar

Ook gekend als kruis, kruisschakeling, driewegschakeling, permutateur

Tussen twee wisselschakelaars geplaatst laat een kruisschakelaar u één lichtpunt vanop drie of meer plaatsen bedienen.

Toon 3 variantenVerberg varianten
  • Symbool Kruisschakelaar in een eendraadschema Kruisschakelaar
  • Symbool Kruisschakeling met lichtpunt in een eendraadschema Kruisschakeling met lichtpunt 3x schakelaar + licht, drie schakelaars
  • Symbool Kruisschakeling met spot in een eendraadschema Kruisschakeling met spot

Omschakelaar

Ook gekend als keuzeschakelaar, two-way, serieschakelaar, duo schakelaar

Een schakelaar die de stroom naar de ene of de andere uitgang stuurt, bijvoorbeeld om twee lichtpunten afzonderlijk te bedienen.

Toon 2 variantenVerberg varianten
  • Symbool Omschakelaar in een eendraadschema Omschakelaar
  • Symbool Omschakelaar met twee aftakkingen in een eendraadschema Omschakelaar met twee aftakkingen

Dimmer

Ook gekend als dimschakelaar, lichtdimmer, draaidimmer, led dimmer, variateur

Een dimmer regelt de lichtsterkte. U tekent hem als schakelaar met dimfunctie, of als dimrelais dat met drukknoppen bediend wordt.

Toon 4 variantenVerberg varianten
  • Symbool Dimmer (schakelaar) in een eendraadschema Dimmer (schakelaar)
  • Symbool Dimmer (relais) in een eendraadschema Dimmer (relais) dimrelais, dimmodule, universele dimmer
  • Symbool Drukknop met dimmer in een eendraadschema Drukknop met dimmer
  • Symbool Drukknop + dimmer + lichtpunt in een eendraadschema Drukknop + dimmer + lichtpunt

Rolluikschakelaar

Ook gekend als rolluikbediening, rolluik, screen, zonwering, jaloezie, volet roulant

Een schakelaar of drukknop met op- en neerbediening voor een rolluik, screen of zonnetent.

Toon 2 variantenVerberg varianten
  • Symbool Rolluikschakelaar in een eendraadschema Rolluikschakelaar
  • Symbool Rolluikdrukknop in een eendraadschema Rolluikdrukknop

Drukknop

Ook gekend als pulsdrukknop, pulsdrukker, impulsdrukknop, belknop, drukschakelaar, bouton poussoir

Een drukknop geeft een korte impuls, bijvoorbeeld naar een impulsschakelaar, een tijdschakelaar, een dimmer of een deurbel.

Toon 7 variantenVerberg varianten
  • Symbool Drukknop in een eendraadschema Drukknop
  • Symbool Drukknop met signalisatielamp in een eendraadschema Drukknop met signalisatielamp verlichte drukknop
  • Symbool Waterdichte drukknop in een eendraadschema Waterdichte drukknop buiten, IP44
  • Symbool Dubbele drukknop in een eendraadschema Dubbele drukknop 2 drukknoppen
  • Symbool Drukknop met impulsschakelaar in een eendraadschema Drukknop met impulsschakelaar
  • Symbool Drukknop met tijdschakelaar in een eendraadschema Drukknop met tijdschakelaar
  • Symbool Drukknop + impulsrelais + lichtpunt in een eendraadschema Drukknop + impulsrelais + lichtpunt

Impulsschakelaar (teleruptor)

Ook gekend als teleruptor, impulsrelais, telerupteur, bistabiel relais, teleruptor symbool

Een relais dat bij elke impuls van een drukknop omschakelt: één keer drukken is aan, nog eens drukken is uit. Zo bedient u een lichtpunt vanop zoveel plaatsen als u wilt.

Tijdschakelaar (minuterie)

Ook gekend als minuterie, trappenhuisautomaat, timer, tijdrelais, schakelklok

Een relais dat na een ingestelde tijd vanzelf uitschakelt, typisch voor de verlichting van een trappenhal of gang.

Relais

Ook gekend als relay, hulprelais, schakelrelais, magneetschakelaar, relaisspoel

Het algemene symbool voor een relais: een elektrisch bediende schakelaar.

Toon 2 variantenVerberg varianten
  • Symbool Relais in een eendraadschema Relais
  • Symbool Contact in een eendraadschema Contact schakelcontact, maakcontact

Thermostaat

Ook gekend als kamerthermostaat, temperatuurregelaar, thermostat

Een thermostaat schakelt een verwarmings- of koeltoestel in functie van de temperatuur.

Verdeelkasten en beveiliging 9

Verdeelkast

Ook gekend als zekeringkast, verdeelbord, elektriciteitskast, schakelkast, hoofdverdeling, onderverdeling, tableau, bord, coffret

De rail waarop de kringen van een verdeelbord vertrekken. Een onderverdeling tekent u als verdeelkast achter een automaat.

Toon 3 variantenVerberg varianten
  • Symbool Verdeelkast in een eendraadschema Verdeelkast

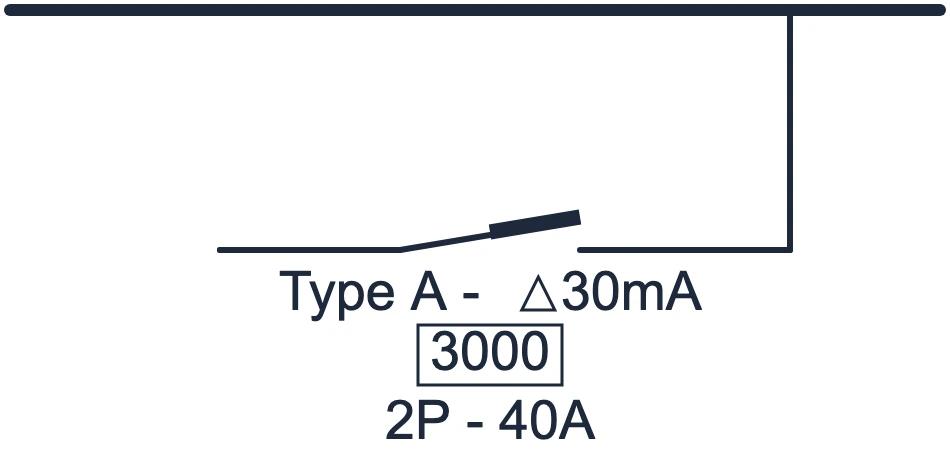

  • Symbool Automaat met verdeelkast (onderverdeling) in een eendraadschema Automaat met verdeelkast (onderverdeling) onderverdeelbord, tussenverdeling
  • Symbool Bordpictogram in een eendraadschema Bordpictogram pictogram, verdeelbord situatieplan

Automaat

Ook gekend als automatische zekering, installatieautomaat, zekeringautomaat, stroomonderbreker, vermogensschakelaar, MCB, disjoncteur, kring

De automatische zekering die een kring beveiligt tegen overbelasting en kortsluiting. Polen, stroomsterkte, curve en onderbrekingsvermogen vult u per automaat in.

Toon 5 variantenVerberg varianten
  • Symbool Automaat 2-polig in een eendraadschema Automaat 2-polig
  • Symbool Automaat 4-polig in een eendraadschema Automaat 4-polig driefasig, 3P+N

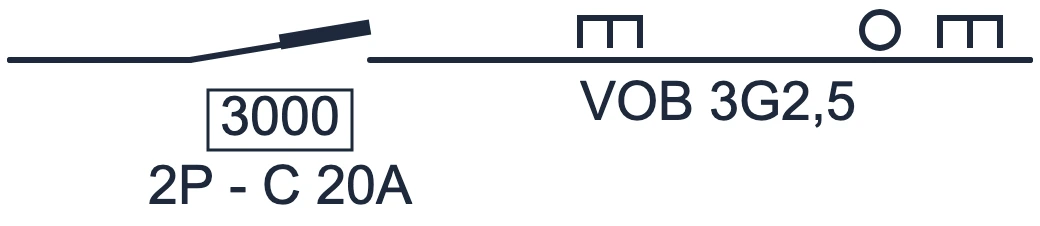

  • Symbool Automaat met VOB-leiding in een eendraadschema Automaat met VOB-leiding kring, nieuwe kring

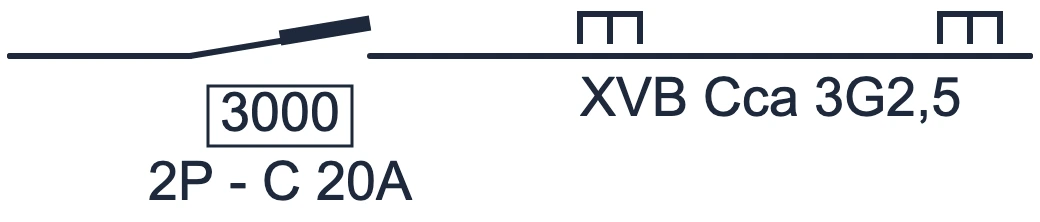

  • Symbool Automaat met XVB-kabel in een eendraadschema Automaat met XVB-kabel
  • Symbool Selectieve automaat in een eendraadschema Selectieve automaat hoofdautomaat, selectief

Differentieelschakelaar

Ook gekend als differentieel, verliesstroomschakelaar, aardlekschakelaar, foutstroomschakelaar, RCD, 30 mA, 300 mA, interrupteur différentiel

Beveiligt tegen lekstromen naar aarde. Op het schema staan het type (A of B), de gevoeligheid (bijvoorbeeld 30 mA of 300 mA) en het aantal polen.

Toon 3 variantenVerberg varianten

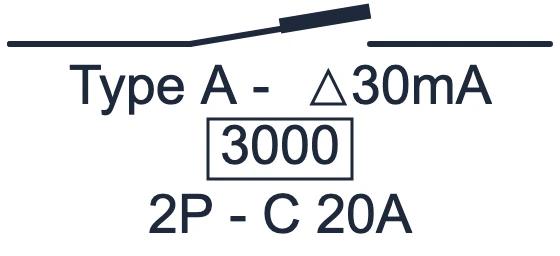

  • Symbool Differentieelschakelaar type A 2-polig in een eendraadschema Differentieelschakelaar type A 2-polig type A

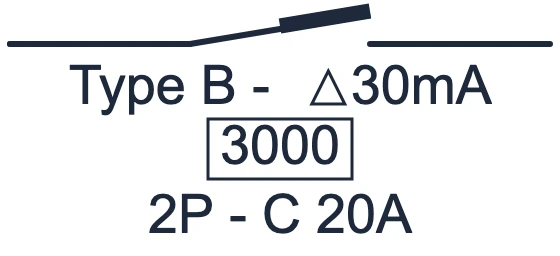

  • Symbool Differentieelschakelaar type B 2-polig in een eendraadschema Differentieelschakelaar type B 2-polig type B, laadpaal
  • Symbool Hoofddifferentieel 300 mA 4-polig in een eendraadschema Hoofddifferentieel 300 mA 4-polig hoofdschakelaar, algemene differentieel, 300mA

Zekering

Ook gekend als smeltzekering, patroonzekering, stop, fuse, zekeringhouder, NH-zekering, fusible

Een smeltzekering: een beveiliging met een smeltdraad die doorbrandt bij overstroom. U vindt ze onder meer vóór de teller en in oudere installaties.

Overspanningsbeveiliging

Ook gekend als SPD, overspanningsafleider, bliksembeveiliging, surge protection, parafoudre

Beschermt de installatie tegen spanningspieken, bijvoorbeeld door blikseminslag in de buurt.

kWh-teller

Ook gekend als elektriciteitsmeter, energiemeter, digitale meter, slimme meter, teller, meter, compteur

De meter die het verbruik registreert. Hij staat meestal helemaal bovenaan het eendraadschema, tussen de aansluiting en de hoofdbeveiliging.

Aarding

Ook gekend als aardingssymbool, aardelektrode, aardlus, aardingslus, aardpen, aarde, terre

Het symbool voor de aardverbinding van de installatie, zoals een aardlus of aardpen.

Aardingsstrip

Ook gekend als aardrail, aardstrip, potentiaalvereffening, equipotentiaalverbinding, aardklemmenstrook

De verzamelstrip waarop de beschermingsgeleiders en de equipotentiaalverbindingen samenkomen.

Transformator

Ook gekend als trafo, beltransformator, veiligheidstransformator, scheidingstransformator, transfo

Zet de netspanning om naar een andere spanning, bijvoorbeeld voor een deurbel of laagspanningsverlichting.

Toon 2 variantenVerberg varianten
  • Symbool Transformator in een eendraadschema Transformator
  • Symbool Transformator met deurbel in een eendraadschema Transformator met deurbel beltransformator

Leidingen en aftakkingen 3

Leiding

Ook gekend als kabel, draad, geleider, VOB, XVB, EXVB, XGB, SVV, leidingtype, doorsnede, câble

De leiding tussen twee componenten, met type, aantal geleiders, doorsnede en plaatsing. Voor een leiding in buis of in de grond past u de instellingen aan.

Toon 4 variantenVerberg varianten
  • Symbool VOB-leiding in een eendraadschema VOB-leiding VOB 2,5, VOB draad, installatiedraad
  • Symbool XVB-kabel in een eendraadschema XVB-kabel XVB 3G2,5, XVB kabel
  • Symbool EXVB-kabel in de grond in een eendraadschema EXVB-kabel in de grond ondergrondse kabel, grondkabel, EXVB
  • Symbool Leiding zonder gegevens in een eendraadschema Leiding zonder gegevens lege draad, verbinding

Aftakpunt

Ook gekend als aftakdoos, lasdoos, vertakking, vertakpunt, splitsing, boîte de dérivation

Het punt waar een leiding zich splitst naar meerdere componenten, zoals in een aftakdoos.

Toon 2 variantenVerberg varianten
  • Symbool Aftakpunt in een eendraadschema Aftakpunt
  • Symbool Aftakpunt met twee aftakkingen in een eendraadschema Aftakpunt met twee aftakkingen

Aansluitpunt

Ook gekend als aansluitklem, verbindingsklem, klem, klemmenstrook, kroonsteen, wago, connectiepunt

Een verbindingspunt in een leiding. Met een klem geeft u aan dat de verbinding met een aansluitklem gemaakt is.

Toon 2 variantenVerberg varianten
  • Symbool Aansluitpunt in een eendraadschema Aansluitpunt
  • Symbool Aansluitklem in een eendraadschema Aansluitklem

Toestellen 13

Toestel (algemeen)

Ook gekend als apparaat, verbruiker, overig toestel, vaste aansluiting, appareil

Het algemene symbool voor een vast aangesloten toestel dat geen eigen symbool heeft. De naam van het toestel schrijft u erbij.

Kookplaat / fornuis

Ook gekend als fornuis, kookplaat, inductiekookplaat, inductie, keramische kookplaat, kookvuur, taques de cuisson

Het symbool voor een elektrisch fornuis of een (inductie)kookplaat.

Oven

Ook gekend als bakoven, inbouwoven, combi-oven, four

Het symbool voor een elektrische oven. Een stoomoven heeft een eigen variant.

Toon 2 variantenVerberg varianten
  • Symbool Oven in een eendraadschema Oven
  • Symbool Stoomoven in een eendraadschema Stoomoven stoomkoker

Microgolfoven

Ook gekend als microgolf, magnetron, micro-ondes

Het symbool voor een microgolfoven.

Koelkast

Ook gekend als frigo, ijskast, koeler, réfrigérateur

Het symbool voor een koelkast.

Diepvriezer

Ook gekend als vriezer, diepvries, vrieskist, congélateur

Het symbool voor een diepvriezer of vrieskist.

Vaatwasmachine

Ook gekend als vaatwasser, afwasmachine, afwasautomaat, lave-vaisselle

Het symbool voor een vaatwasmachine.

Wasmachine

Ook gekend als wasautomaat, lave-linge

Het symbool voor een wasmachine.

Droogkast

Ook gekend als droogtrommel, droger, wasdroger, sèche-linge

Het symbool voor een droogkast.

Ventilator

Ook gekend als dampkap, afzuigkap, afzuiging, ventilatie, ventilatiesysteem, extractor

Het symbool voor een ventilator, dampkap of ventilatie-unit.

Motor

Ook gekend als elektromotor, poortmotor, garagepoort, motor symbool, moteur

Het symbool voor een elektrische motor, bijvoorbeeld van een garagepoort.

Pomp

Ook gekend als waterpomp, dompelpomp, circulatiepomp, regenwaterpomp, putpomp, pompe

Het symbool voor een pomp, zoals een regenwaterpomp of dompelpomp.

Laadpaal

Ook gekend als laadpunt, laadstation, wallbox, EV-lader, elektrische wagen, elektrische auto, EV, borne de recharge

Het symbool voor een laadpunt voor een elektrisch voertuig. U kunt de laadpaal met een eigen symbool of als toestel tekenen.

Toon 2 variantenVerberg varianten
  • Symbool Laadpaal in een eendraadschema Laadpaal
  • Symbool Laadpaal als toestel in een eendraadschema Laadpaal als toestel

Verwarming en koeling 7

Elektrische verwarming

Ook gekend als radiator, convector, verwarmingstoestel, kachel, elektrische radiator, chauffage

Het symbool voor een elektrisch verwarmingstoestel. Accumulatieverwarming en een toestel met ventilator zijn instellingen van hetzelfde symbool.

Toon 3 variantenVerberg varianten
  • Symbool Elektrische verwarming in een eendraadschema Elektrische verwarming
  • Symbool Accumulatieverwarming in een eendraadschema Accumulatieverwarming accumulatiekachel, nachtstroomverwarming, accumulator
  • Symbool Verwarming met ventilator in een eendraadschema Verwarming met ventilator ventilatorkachel, blaasconvector

Boiler

Ook gekend als elektrische boiler, warmwaterboiler, waterverwarmer, warmwater, chauffe-eau

Het symbool voor een elektrische boiler. Een boiler met accumulatie is een instelling van hetzelfde symbool.

Toon 2 variantenVerberg varianten
  • Symbool Boiler in een eendraadschema Boiler
  • Symbool Boiler met accumulatie in een eendraadschema Boiler met accumulatie accumulatieboiler, nachtstroomboiler

CV-ketel

Ook gekend als verwarmingsketel, centrale verwarming, gasketel, condensatieketel, stookolieketel, mazoutketel, chaudière

Het symbool voor de ketel van de centrale verwarming. De energiebron (elektriciteit, gas, vloeibare of vaste brandstof) staat in het symbool.

Toon 6 variantenVerberg varianten
  • Symbool CV-ketel in een eendraadschema CV-ketel
  • Symbool CV-ketel op gas (met ventilator) in een eendraadschema CV-ketel op gas (met ventilator) gasketel, condensatieketel
  • Symbool CV-ketel op gas (atmosferisch) in een eendraadschema CV-ketel op gas (atmosferisch)
  • Symbool CV-ketel op vloeibare brandstof in een eendraadschema CV-ketel op vloeibare brandstof stookolie, mazout
  • Symbool CV-ketel op vaste brandstof in een eendraadschema CV-ketel op vaste brandstof pellets, hout, pelletketel
  • Symbool Elektrische CV-ketel in een eendraadschema Elektrische CV-ketel

Warmtepomp

Ook gekend als lucht-waterwarmtepomp, lucht-luchtwarmtepomp, geothermie, heat pump, pompe à chaleur, PAC

Het symbool voor een warmtepomp.

Airco

Ook gekend als airconditioning, klimaatregeling, split unit, koeling, climatisation

Het symbool voor een airconditioningtoestel.

Warmtekrachtkoppeling (WKK)

Ook gekend als WKK, cogeneratie, warmtekoppeling, micro-WKK, cogénération

Het symbool voor een installatie die tegelijk warmte en elektriciteit opwekt.

Warmtewisselaar

Ook gekend als warmtekrachtwisselaar, warmteterugwinning, échangeur de chaleur

Het symbool voor een warmtewisselaar.

Zonnepanelen, batterijen en noodstroom 6

Zonnepaneel

Ook gekend als zonnepanelen, PV, PV-installatie, fotovoltaïsch, PV-paneel, panneaux solaires

Het symbool voor zonnepanelen. Merk, type, piekvermogen en spanning schrijft u in het tekstvak bij het symbool.

Toon 2 variantenVerberg varianten
  • Symbool Zonnepaneel in een eendraadschema Zonnepaneel
  • Symbool Omvormer met zonnepaneel in een eendraadschema Omvormer met zonnepaneel PV-omvormer, zonnepanelen met omvormer

Thuisbatterij

Ook gekend als batterij, accu, energieopslag, batterijopslag, thuisaccu, batterie

Het symbool voor een batterij of thuisbatterij, met capaciteit en vermogen in het tekstvak.

Toon 3 variantenVerberg varianten
  • Symbool Batterij in een eendraadschema Batterij
  • Symbool Omvormer met batterij in een eendraadschema Omvormer met batterij batterij-omvormer

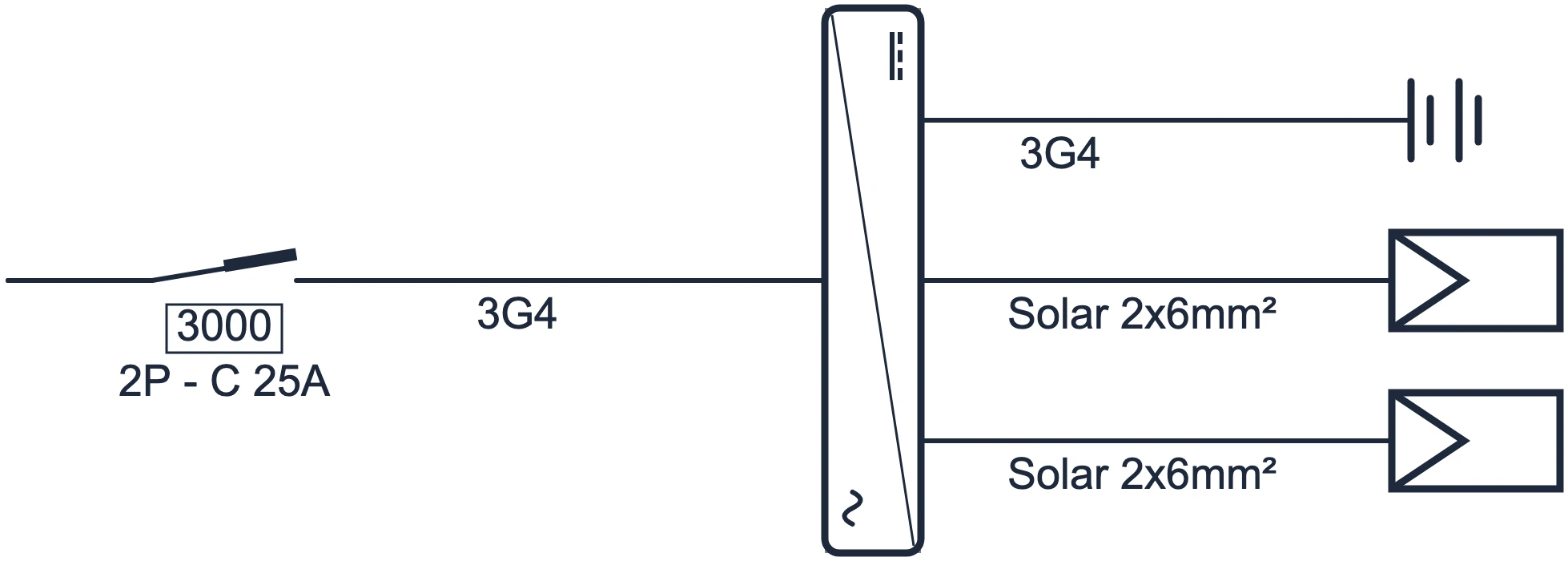

  • Symbool Omvormer met twee zonnepanelen en batterij in een eendraadschema Omvormer met twee zonnepanelen en batterij hybride installatie

Omvormer (AC/DC)

Ook gekend als AC/DC, gelijkrichter, voeding, adapter, voedingsblok, inverter, onduleur

Het symbool voor een omvormer of voeding tussen wisselspanning (AC) en gelijkspanning (DC).

Hybride omvormer

Ook gekend als hybrid inverter, omvormer met back-up, back-upomvormer, EPS-uitgang, noodstroom, batterijomvormer, onduleur hybride

Een omvormer met een gewone uitgang en een aparte back-upuitgang die bij netuitval kringen blijft voeden.

Omschakelmodule (ATS)

Ook gekend als ATS, back-upbox, backup box, transferschakelaar, automatische omschakelmodule, noodstroomschakelaar, noodstroom, inverseur de source

Een verdeelbord met een module die bij netuitval automatisch overschakelt op de back-upvoeding.

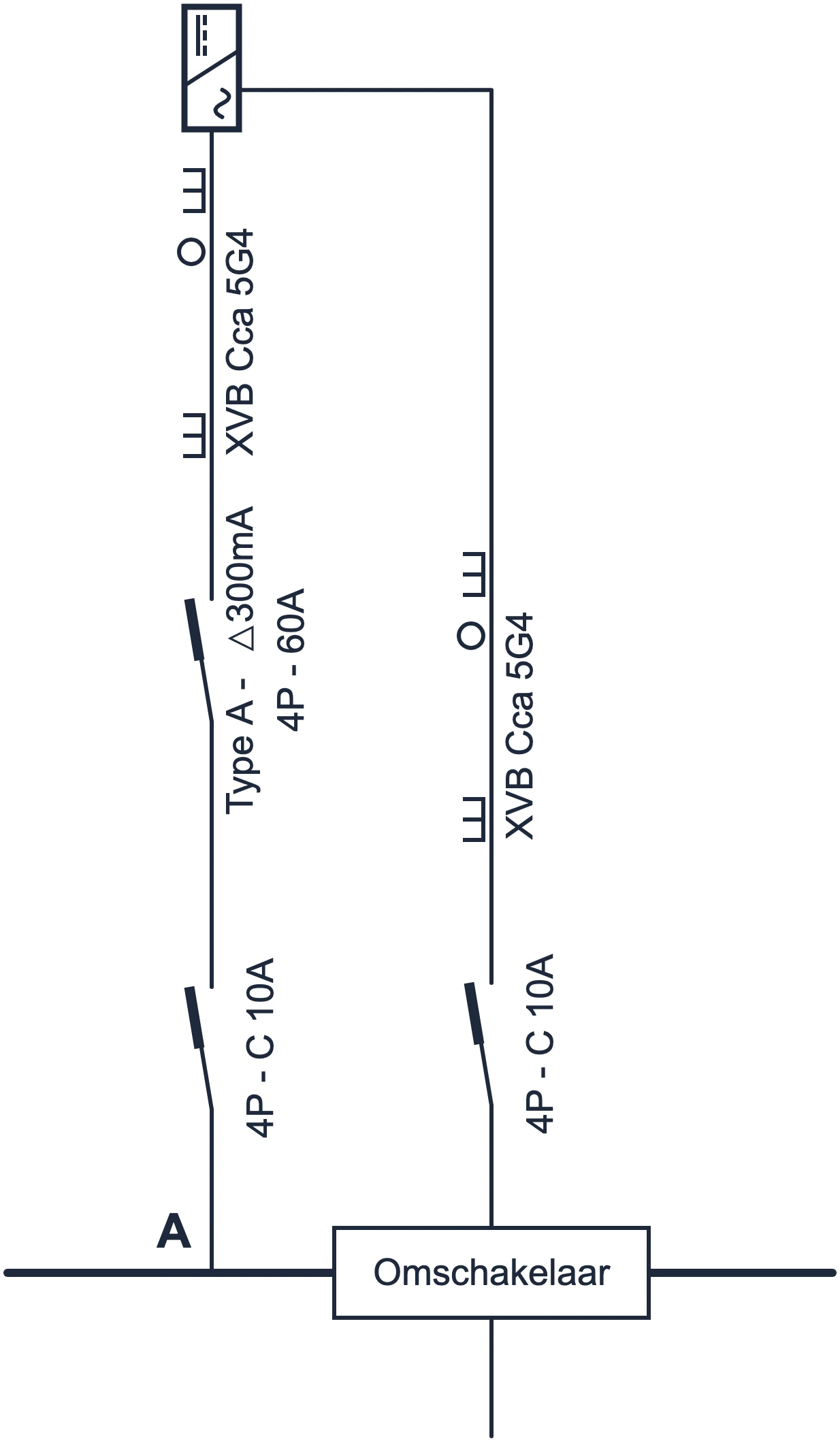

EPS-systeem (noodstroom)

Ook gekend als noodstroom, noodstroomkring, back-up, EPS, emergency power supply, alimentation de secours

Een volledige noodstroomopstelling in één keer: het bord met omschakelmodule, de hybride omvormer en de verbinding ertussen.

Domotica 2

Domotica module

Ook gekend als domotica, smart home, domoticacontroller, sturing, uitgangsmodule, Niko Home Control, KNX, domotique

Een domotica-module met ingangen en uitgangen, waarop u de gestuurde kringen aansluit.

Domotica sturing

Ook gekend als domotica bediening, domotica drukknop, gestuurd stopcontact, gestuurd lichtpunt, commande domotique

Een component die door de domotica gestuurd of uitgelezen wordt: een stopcontact, lichtpunt, drukknop of schakelaar.

Toon 4 variantenVerberg varianten
  • Symbool Domotica lichtpunt sturing in een eendraadschema Domotica lichtpunt sturing
  • Symbool Domotica stopcontact sturing in een eendraadschema Domotica stopcontact sturing
  • Symbool Domotica drukknop sturing in een eendraadschema Domotica drukknop sturing
  • Symbool Domotica schakelaar sturing in een eendraadschema Domotica schakelaar sturing

Bellen, detectie en veiligheid 11

Deurbel

Ook gekend als bel, schel, belsysteem, carillon, sonnette

Het symbool voor een deurbel. Een bel op laagspanning tekent u met de beltransformator ervoor.

Toon 2 variantenVerberg varianten
  • Symbool Deurbel in een eendraadschema Deurbel
  • Symbool Deurbel met transformator in een eendraadschema Deurbel met transformator

Zoemer

Ook gekend als buzzer, zoemer symbool, signaalgever, ronfleur

Het symbool voor een zoemer.

Sirene

Ook gekend als alarm, alarmsirene, sirène

Het symbool voor een sirene, bijvoorbeeld van een alarmsysteem.

Elektrisch deurslot

Ook gekend als deuropener, elektrisch slot, deurslot, elektrische sluitplaat, gâche électrique

Het symbool voor een elektrisch slot of een elektrische deuropener.

Rookmelder

Ook gekend als rookdetector, brandmelder, branddetector, brandalarm, détecteur de fumée

Het symbool voor een rookmelder of rookdetector.

Gasdetector

Ook gekend als gasmelder, gaslekdetector, détecteur de gaz

Het symbool voor een gasdetector.

Warmtedetector

Ook gekend als hittemelder, thermische melder, détecteur de chaleur

Het symbool voor een warmtedetector, die reageert op temperatuur in plaats van rook.

Vlamdetector

Ook gekend als vlammelder, détecteur de flamme

Het symbool voor een vlamdetector.

Detector (algemeen)

Ook gekend als melder, sensor, détecteur

Het algemene symbool voor een detector zonder specifiek type.

Bewegingsdetector

Ook gekend als bewegingsmelder, aanwezigheidsdetector, aanwezigheidsmelder, PIR, infrarood, détecteur de mouvement

Schakelt verlichting of een alarm bij beweging. Het detectieprincipe (infrarood, radar of ultrasoon) staat in het symbool.

Toon 3 variantenVerberg varianten
  • Symbool Bewegingsdetector IR in een eendraadschema Bewegingsdetector IR PIR, infrarood
  • Symbool Bewegingsdetector radar in een eendraadschema Bewegingsdetector radar HF, hoogfrequent
  • Symbool Bewegingsdetector ultrasoon in een eendraadschema Bewegingsdetector ultrasoon

Bewegingssensor

Ook gekend als aanwezigheidssensor, sensor, PIR-sensor, capteur de mouvement

Het symbool voor een bewegingssensor, bijvoorbeeld als ingang van een domotica- of alarmsysteem.

In 1draad

Deze symbolen gebruiken in uw eendraadschema

1

Zoek het symbool

De symbolenbibliotheek staat links naast het tekenblad. Het zoekveld kent dezelfde namen en synoniemen als deze pagina.

2

Plaats het op het schema

Klik het symbool aan en klik op de plaats in het schema waar het moet komen. 1draad legt de verbinding en houdt de kringnummering bij.

3

Vul de kenmerken in

Polen, stroomsterkte, leidingtype of waterbestendigheid stelt u per symbool in. Meer uitleg vindt u in de handleiding.

Zelf proberen

Teken uw eendraadschema met deze symbolen

Gratis tekenen in uw browser, zonder installatie. U betaalt pas wanneer u het plan zonder beperking wilt afdrukken.

Start een gratis project
Veelgestelde vragen

Vragen over eendraadschema symbolen

Welke symbolen gebruik ik in een eendraadschema?

Een eendraadschema toont elke kring van het verdeelbord tot aan de laatste verbruiker: de beveiliging (automaat, differentieelschakelaar of zekering), de leiding en de aangesloten componenten zoals stopcontacten, schakelaars, lichtpunten en toestellen. Op deze pagina vindt u alle symbolen die u daarvoor in 1draad kunt gebruiken.

Zijn deze symbolen conform het AREI?

1draad tekent de symbolen zoals ze in Belgische eendraadschema's volgens het AREI gebruikt worden. Een schema is pas volledig als ook de kenmerken kloppen: het aantal polen, de stroomsterkte, het leidingtype en de doorsnede. Die vult u in 1draad per symbool in.

Wat is het verschil tussen een wisselschakelaar en een kruisschakelaar?

Met twee wisselschakelaars bedient u één lichtpunt vanop twee plaatsen. Wilt u het vanop drie of meer plaatsen bedienen, dan plaatst u één of meer kruisschakelaars tussen de twee wisselschakelaars. Voor veel bedieningspunten is een impulsschakelaar met drukknoppen vaak eenvoudiger.

Wat is het verschil tussen een automaat en een differentieelschakelaar?

Een automaat beveiligt een kring tegen overbelasting en kortsluiting. Een differentieelschakelaar beveiligt tegen lekstromen naar aarde, en daarmee tegen elektrocutie. Op het eendraadschema tekent u ze apart, elk met hun eigen kenmerken zoals stroomsterkte, gevoeligheid (bijvoorbeeld 30 mA of 300 mA) en type.

Hoe vind ik een symbool terug in 1draad?

Typ de naam in het zoekveld van de symbolenbibliotheek. Net zoals op deze pagina herkent 1draad ook synoniemen: wie "wandcontactdoos" of "zekeringkast" zoekt, vindt het stopcontact en de verdeelkast. Klik het symbool aan en plaats het op uw schema.

Wat als het symbool dat ik zoek ontbreekt?

Gebruik het algemene symbool voor een toestel en schrijf de naam erbij. Laat ons ook weten welk symbool u mist via het contactformulier, dan bekijken we of we het toevoegen.

Heb ik naast het eendraadschema ook een situatieschema nodig?

Ja, voor de keuring van een huishoudelijke installatie hoort bij het eendraadschema ook een situatieschema dat toont waar elke component zich bevindt. In 1draad plaatst u de componenten van uw eendraadschema rechtstreeks op het situatieplan.
